Rack de carroceria

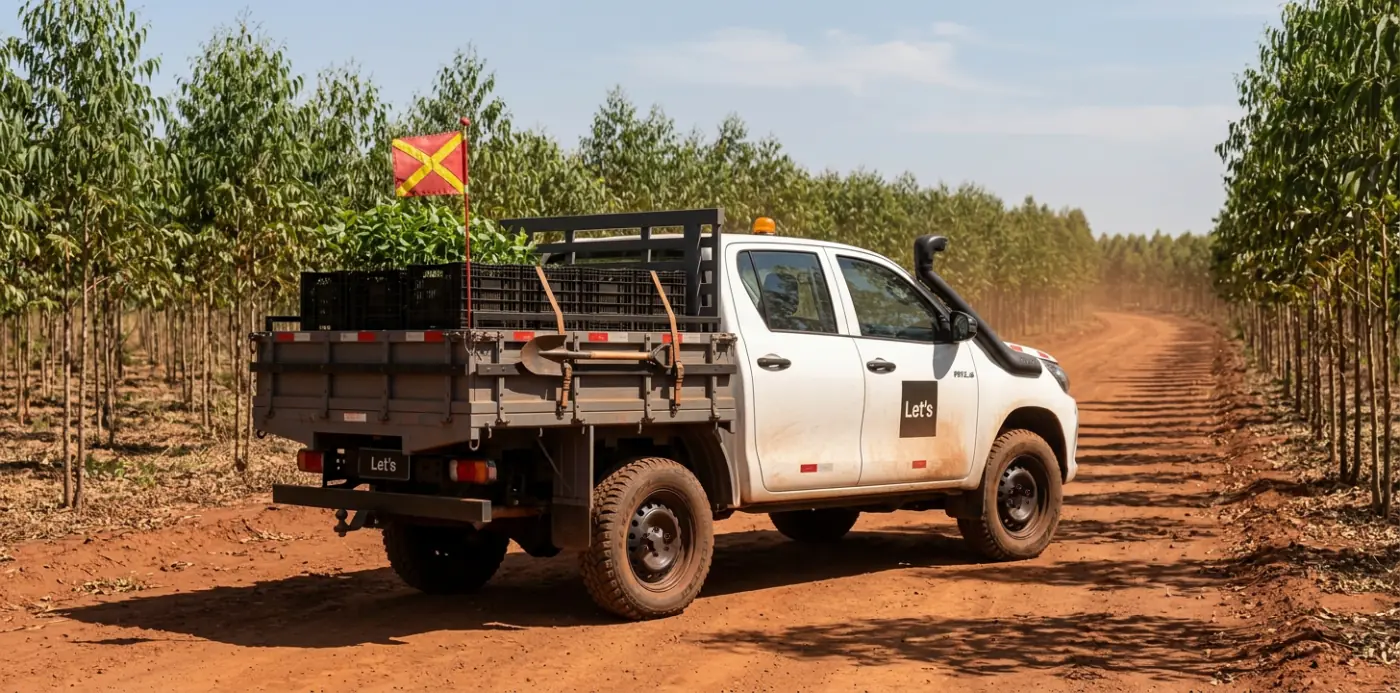

O rack de carroceria, conhecido no mercado como santo antônio de caçamba, é uma estrutura de tubos de aço parafusada nas bordas da caçamba ou da carroceria. Ela cria um plano de carga acima do piso: o que é comprido, como escada, tubo ou prancha, vai por cima, preso ao rack, e o espaço de baixo fica livre para caixa e ferramenta. [1]

O rack é o implemento. A escada, as mudas, os insumos e a amarração são da equipe e entram no limite de carga do veículo.

Florestal: mudas, caixas de insumo e ferramenta de plantio acima da carga seca, para chegar ao talhão sem encher a cabine.

Agronegócio: insumos, sementes e peças de manutenção entre sede e talhão.

Geologia: caixas de testemunho, amostras e tubos de sondagem, com peça comprida presa por cima. Em campanha com pernoite, o mesmo rack leva a barraca fechada e os volumes de acampamento, que são da equipe. [5][6]

Construção civil pesada: tubos, perfis e escada entre frentes de obra, com o material de fixação no piso da caçamba.

• Resolução CONTRAN 955/2022, art. 2º: a carga em parte externa do veículo respeita o peso máximo do fabricante do veículo, as condições de instalação de bagageiro ou suporte do fabricante do veículo e o limite de peso do fabricante do bagageiro ou suporte. Não se instala bagageiro ou suporte em veículo cujo fabricante não recomende ou proíba. [2]
• Art. 3º: a carga vai amarrada e ancorada, sem ocultar luzes, lanternas de freio, indicadores de direção e refletores, sem passar da largura máxima do veículo e sem se projetar além do veículo pela frente. [2]
• Art. 4º, § 1º: em caminhonete e utilitário, a altura da carga no compartimento de carga, medida do plano de apoio das rodas, fica limitada a duas vezes a largura do veículo, dentro dos limites máximos da resolução de pesos e dimensões. [2]
• Art. 5º: se a carga cobrir a sinalização ou a placa traseira, é obrigatória régua de sinalização com segunda placa. O veículo com extensor de caçamba fica dispensado da régua. [2]
• Art. 7º: em caminhonete, a carga indivisível pode passar dos limites do compartimento. A parte que se projeta sobre o teto tem no máximo 50 cm de altura. A que sobra para trás vai sinalizada, com luz vermelha e refletor vermelho à noite. O balanço traseiro não passa de 60% da distância entre eixos. [2]
• Resolução CONTRAN 945/2022, arts. 3º e 4º: toda carga em veículo de carga é amarrada e ancorada contra manobra brusca, curva e frenagem. Usa-se cinta têxtil, corrente ou cabo de aço, com capacidade de trabalho de pelo menos duas vezes o peso da carga. Corda não serve como amarração (só para lona). O condutor confere o tensionamento durante o percurso. [3]
• Infrações: amarração frouxa e carga fora dos limites têm penalidade do CTB, listadas no art. 11 da 955/2022 (arts. 169, 231 e 235). [2]

• Antes de carregar, ler o limite do rack no manual do fabricante. Sem número escrito, tratar como não confirmado. [2]
• Somar peso do rack e da carga e comparar com a capacidade de carga do veículo. [4]
• Amarrar com cinta ou corrente nos pontos de amarração, não com corda. [3]
• Parar nos primeiros quilômetros e conferir o tensionamento; reapertar quando precisar. [3]
• Conferir que lanternas, giroflex e placa continuam visíveis com a carga montada. [2]
• Carga comprida que sobra para trás leva sinalização; para a frente, não pode passar. [2]
• Verificar parafusos e soldas do rack na inspeção diária, antes de sair para a estrada de terra.

O rack aguenta quantos quilos?
Depende do modelo. A página do fabricante consultado não traz o número, então vale o que o fornecedor informar por escrito. Em qualquer caso, a soma de rack e carga fica dentro da capacidade de carga da picape, de 1.000 a 1.190 kg na Hilux. [1][4]

Pode levar escada que passa do comprimento da caçamba?
Em caminhonete, a carga indivisível pode passar dos limites do compartimento, com sinalização e balanço traseiro de até 60% da distância entre eixos. Para a frente do veículo, não. [2]

Preciso de autorização especial de trânsito?
Para carga nas partes externas de caminhonete, dentro desta resolução, não precisa de AET, e a AET é vedada nesses casos. [2]

Corda serve para prender a carga?
Não. A corda só vale para fixar lona. [3]
